অপটিক্যাল ইনলাইন বাট বন্ধ

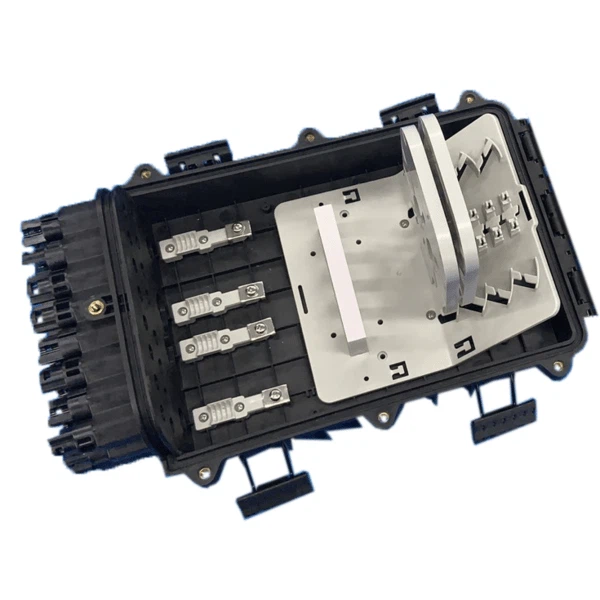

LPSC-148 অপটিক্যাল ক্যাবল স্প্লাইসের জন্য একটি বহু-কার্যকরী সরঞ্জাম হিসাবে ডিজাইন করা হয়েছে যা সংযুক্ত এবং শাখা করা যেতে পারে। এটিতে 4টি কেবল এন্ট্রি এবং 16টি ড্রপ কেবল পোর্ট রয়েছে এবং এটি প্রাচীর-মাউন্টিং এবং পোল-মাউন্ট করার জন্য উপযুক্ত। এই পণ্যের ব্যাপক অভিযোজনযোগ্যতা, ভাল sealing কর্মক্ষমতা এবং ইনস্টল করা সহজ আছে. নির্বাচিত উচ্চ শক্তি ইঞ্জিনিয়ারিং প্লাস্টিক উপাদান যান্ত্রিক শক্তি এবং কঠোর পরিবেশ থেকে উচ্চতর সুরক্ষা নিশ্চিত করে, যেমন বার্ধক্য, ক্ষয়, তাপমাত্রা। উচ্চ মানের স্প্লাইস ক্লোজার পণ্য ডিজাইন, বিকাশ এবং উত্পাদনে আমাদের নিরলস প্রচেষ্টার সাথে, আপনি নিশ্চিত থাকতে পারেন যে আমাদের পণ্যগুলি আপনার সেরা বিকল্প।

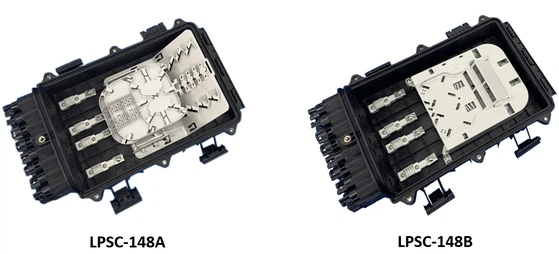

স্প্লাইস ক্ষমতা এবং পিএলসি স্প্লিটার লোডিং অনুযায়ী LPSC-148 এর জন্য চারটি উপলভ্য প্রকার:

• LPSC-148এ: 144 স্প্লাইস, অ্যাডাপ্টর ছাড়া, 1x8,1x16 PLC স্প্লিটার
• LPSC-148বি: 24 স্প্লিস, 16 SC SX অ্যাডাপ্টর, 1x8,1x16 PLC স্প্লিটার

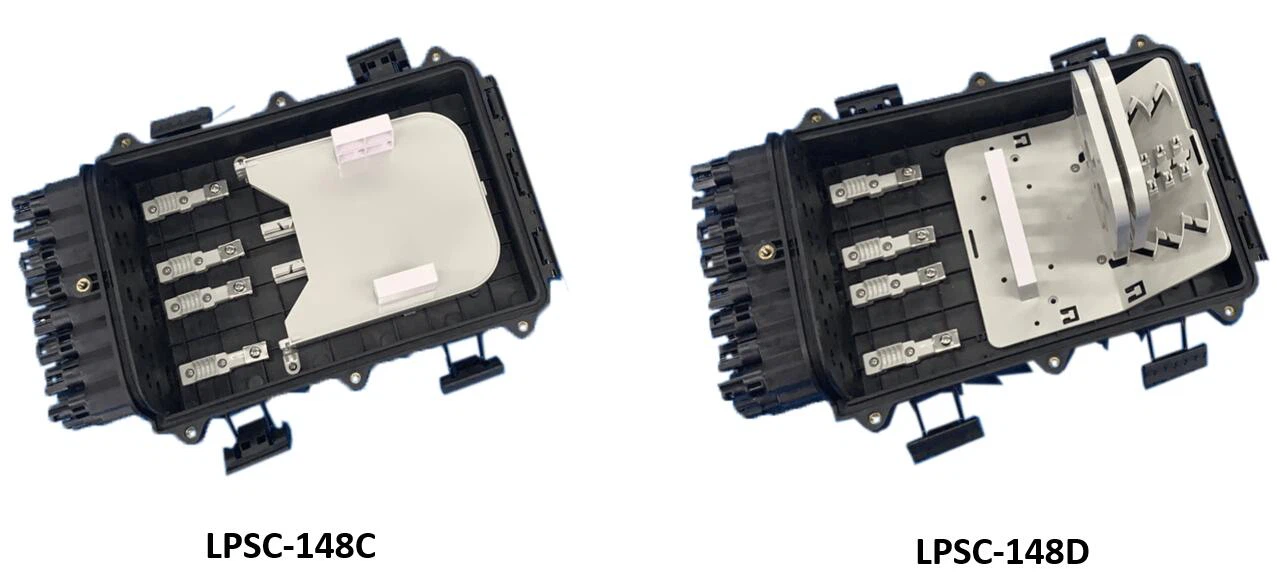

• LPSC-148C: 24টি স্প্লাইস, 16টি SC SX অ্যাডাপ্টর, LGX PLC স্প্লিটার
• LPSC-148D: 96 স্প্লিস, 16 SC SX অ্যাডাপ্টর, 1x8,1x16 PLC স্প্লিটার

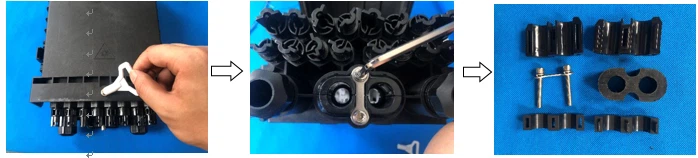

1. বন্ধের বিশেষ লক খুলতে চাবি ব্যবহার করুন। পণ্যের ক্ল্যাম্পগুলি খুলুন, এবং তারের গ্রোমেটের স্ক্রুটি খুলুন, গ্রোমেটটি বের করুন এবং এটিকে বিচ্ছিন্ন করুন।





2. একটি কাটা তারের প্রস্তুত করুন, অপটিক্যাল তারের জ্যাকেট খুলে গ্রোমেটে রাখুন এবং তারপরে বন্ধ করুন।

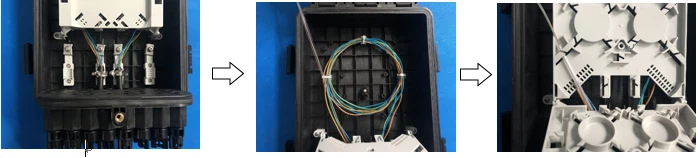

3. কেবল এবং CSM ফাস্টেনার বেঁধে রাখুন, তারপরে স্টোরেজ প্লেটে অতিরিক্ত ফাইবারগুলি সঞ্চয় করুন।

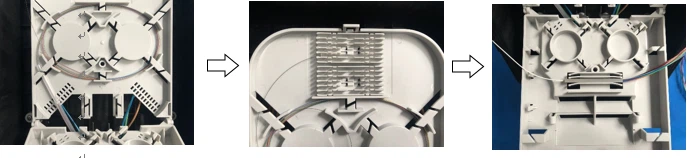

4. ট্রেতে ফাইবারগুলি সাজান, স্প্লাইস হোল্ডারে স্প্লাইস প্রতিরক্ষামূলক হাতা ইনস্টল করুন। প্রতিরক্ষামূলক হাতা মধ্যে ফাইবার ঢোকান এবং splicing প্রক্রিয়ার জন্য অপেক্ষা করুন। উপরের ট্রেতে একটি নির্দিষ্ট অবস্থানে একটি স্প্লিটার ইনস্টল করুন।



5. ট্রেতে স্প্লিটার হোল্ডারের ইনপুট প্রান্তটি সাজান এবং ফাইবার দিয়ে বিভক্ত করুন। অ্যাডাপ্টার হোল্ডারে অ্যাডাপ্টারটি ইনস্টল করুন এবং অ্যাডাপ্টরের সাথে আউটপুট প্রান্তটি সংযুক্ত করুন।

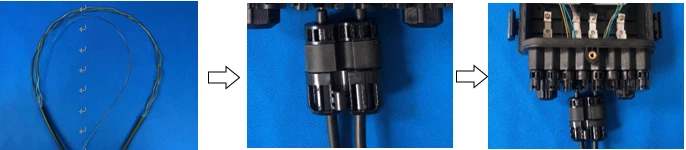

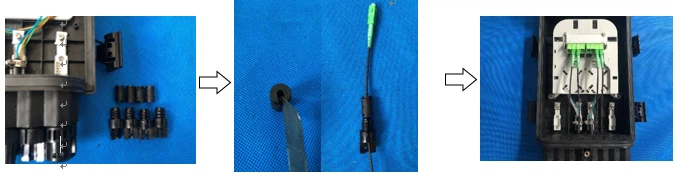

6. ড্রপ ক্যাবল গ্রোমেটটি খুলতে একটি রেঞ্চ ব্যবহার করুন এবং একটি ছুরি দিয়ে ড্রপ ক্যাবল গ্রোমেটটি কাটুন। ড্রপ ক্যাবল গ্রোমেটে পিগটেলটি ইনস্টল করুন এবং এটিকে ক্লোজারে প্রবেশ করান এবং অ্যাডাপ্টরের সাথে সংযুক্ত করুন।

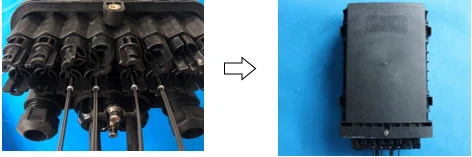

7. ড্রপ ক্যাবল গ্রোমেট কিটগুলি শক্তভাবে স্ক্রু করুন এবং একটি কেবল টাই দিয়ে বেণীটি ঠিক করুন। ক্লোজারের ঢাকনা বন্ধ করুন, ইনস্টলেশন সম্পূর্ণ করতে ক্ল্যাম্প এবং লকটি শক্ত করুন।



1. ফাইবার স্প্লাইস ট্রে ইনস্টলেশন ঝরঝরে হওয়া উচিত, এবং ফাইবারের নমন ব্যাসার্ধ প্রয়োজনীয়তা পূরণ করা উচিত।
2. অভ্যন্তরীণ ফাস্টেনারগুলি শক্ত করা উচিত।
3. সিলিং টেপের পরিমাণ যুক্তিসঙ্গত হওয়া উচিত।
4. সিলিং ফিটিং ফাইবার অপটিক বন্ধের সংশ্লিষ্ট স্লটে সমতলভাবে স্থাপন করা উচিত।
